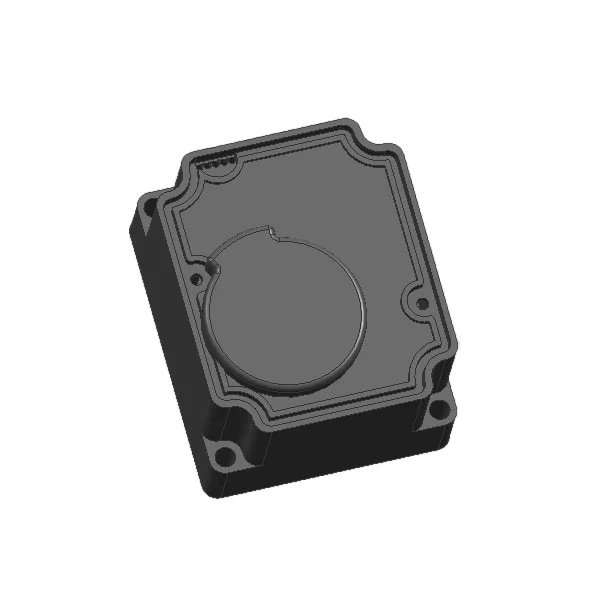

Støjsvag vandmåler Gearmotor

Hovedapplikationer

Denne lavstøjsvandmålergearmotor er specialbygget til smarte vandmålesystemer med kerneapplikationsscenarier, herunder:

• Trådløse smarte vandmålere til boliger

• Forudbetalte ventilstyrede smarte vandmålere

• Fjernautomatiske måleraflæsningssystemer (AMR).

• Motoriserede ventiler til DN15–DN50 vandmålerrørledninger

Tekniske specifikationer

Medmindre andet er angivet, testes alle parametre for lavstøjsvandmålergearmotoren, der bruges i vandmålere, ved en standard omgivelsestemperatur (23°C) og nominel driftsspænding.

1. Nominel driftsspænding: 3,6 V DC

2. Tilladt driftsspændingsområde: 2,5 V – 5 V DCBemærk: Inden for det tilladte område giver højere indgangsspænding højere udgangsmoment, men vil reducere aktuatorens levetid.

3. Driftsstrøm uden belastning ved mærkespænding: ≤ 25 mA

4. Låst rotor (stall) strøm ved nominel spænding: ≤ 450 mA (for 300-serie motor)

5. Nominelt udgangsmoment:

o ≥ 1,8 N·m (matchet med 2400:1 gearreduktionsforhold)

o ≥ 2,7 N·m (matchet med 3700:1 gearreduktionsforhold)

6. Ventil 90° (kvart omgang) aktiveringstid:

o ≤ 10 s (matchet med 2400:1 gearreduktionsforhold)

o ≤ 16 s (matchet med 3700:1 gearreduktionsforhold)

7. Standard muligheder for gearreduktion: 2400:1, 3700:1

8. Wire Sequence Definition (WSD)

Ingress Protection (IP) Rating: IP67Bemærk: IP67 støvtæt og vandnedsænkningsbeskyttelse opnås kun, når aktuatoren er korrekt samlet og fast fastgjort med det matchende forseglede vandmålerhus.

Ofte stillede spørgsmål (FAQ)

Q: Hvilke rørstørrelser er KY-59 aktuatoren kompatibel med?

A: Den støjsvage vandmålergearmotor er designet til DN15 til DN50 vandmålerventiler med to muligheder for gearreduktion, der matcher forskellige drejningsmomentkrav til forskellige rørdiametre og arbejdsforhold.

Spørgsmål: Kan ledningsrækkefølgen og ledningsspecifikationerne tilpasses?

A: Ja. Vi understøtter fuld tilpasning af ledningsrækkefølge, farvekodning, ledningslængde og ledningsmåler for at passe til dine specifikke krav til montering, installation og kontrolsystem.

Q: Understøtter IP67-klassificeringen langsigtet undervandsdrift?

A: Standard IP67-klassificering sikrer, at enheden er støvtæt og modstandsdygtig over for midlertidig nedsænkning i op til 1 m vand i 30 minutter. Til langvarig nedsænket drift i vandmålerarbejdsscenarier skal den monteres korrekt med det matchede forseglede vandmålerhus for at opretholde en stabil beskyttelsesydelse.

Q: Hvilken strømforsyning anbefales til KY-59?

A: Den nominelle driftsspænding er 3,6 V DC, med et tilladt arbejdsområde på 2,5 V til 5 V DC. Vi anbefaler at bruge en stabil 3,6 V lithium batteristrømforsyning for at balancere momentydelse, lavt strømforbrug og lang levetid.
