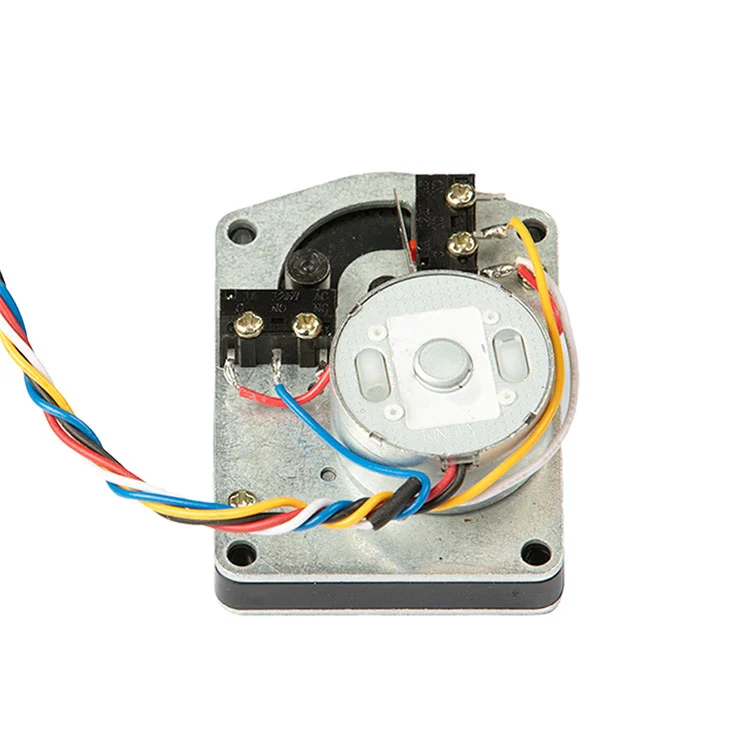

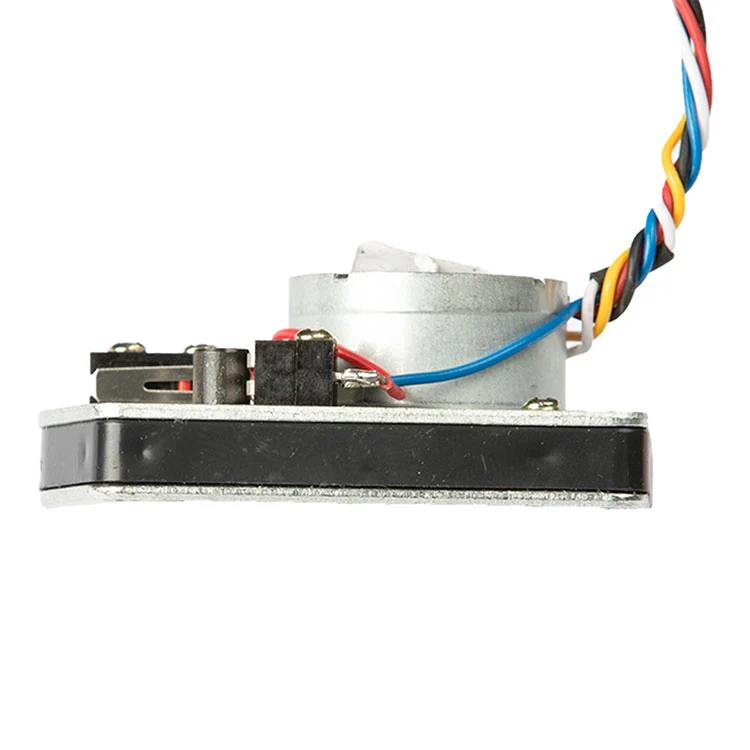

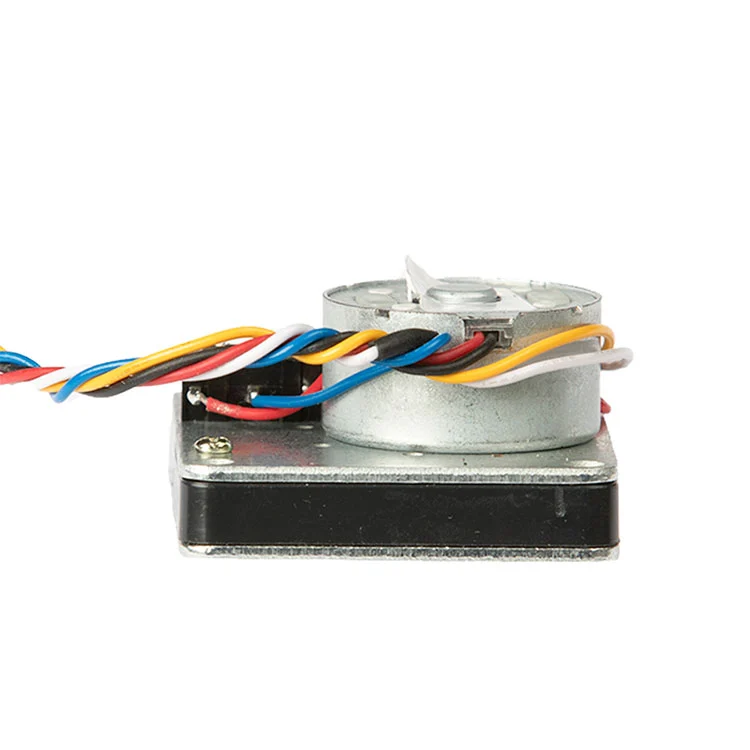

Vandmåler Kugleventil Controller Aktuator

Hvad kugleventilaktuatoren faktisk løser for købere

De fleste fejl i smart-meter kugleventilen kommer ikke fra motoren. De kommer fra tryk, der kommer til kort på gamle ventiler, strømtræk, der dræner batteripakken hurtigere end forventet, eller ledninger, der ikke matcher målerkortet. Denne aktuator adresserer disse tre fejlpunkter direkte.

• Tryk med frihøjde til gamle kugleventiler.Vurderet til >15 kg gennem en 1000:1 gearreduktion, aktuatoren er dimensioneret til kugleventiler med små boringer. Bekræft ventilsædets drejningsmoment under teknisk gennemgang.
• Lavt strømforbrug for batteridrevne målere.Driftsstrøm er ≤25 mA ved nominel 3,6V med en låst rotorstrøm på 450 mA. Den lave driftsstrøm gør det muligt for aktuatoren at køre fra en tørcellepakke uden overdreven dræning, mens figuren med låst rotor fortæller dit driverkredsløb, hvad du kan forvente under ventilsædet.
• Femtrådsstyring tilpasset målertavler.Rød positiv, sort negativ, blå åben, hvid COM, gul tæt. Ledningsskemaet adskiller strøm fra åben/luk styresignaler, så aktuatoren kan drives af målerkortets eksisterende styrelogik.
• Designet til ikke-elektrificerede målergrave.Aktuatoren er beregnet til bolig-, underjordiske og ikke-elektrificerede installationsscenarier, hvor det er upraktisk at køre 220V-nettet eller dedikerede strømkabler.

Tekniske specifikationer Købere bør bekræfte før bestilling

Tabellen nedenfor afspejler standard kugleventilaktuatorkonfigurationen. Hvor din målerplatform fungerer på en anden spænding, trykkurve eller ledningskonvention, kan disse parametre tilpasses under OEM-gennemgangen.

Hvis dit målerkort leverer en anden styresignalpolaritet eller bruger et andet stik, kan Kaiyes ingeniørteam gennemgå ledningerne og foreslå en matchet konfiguration i stedet for at tvinge en standard sele ind i en inkompatibel målerplatform.

Integration, ledninger og montering: Hvad ingeniører spørger først

For OEM-købere er aktuatoren kun så god, som den passer til målerhuset, kugleventilens spindel og styrekortet. Denne aktuator bruger en kompakt kontur beregnet til pladsbegrænsede smart-meter-kabinetter med et ledningsskema, der adskiller strøm fra åben/luk-kontrolsignalerne.

Strømledninger.Rød er positiv, sort er negativ. Drivkredsløbet bør dimensioneres til den låste rotorstrøm på 450 mA, selvom normal driftsstrøm er ≤25 mA, fordi ventilsædet kortvarigt kan kræve højere strøm. Omvendt polaritetsbeskyttelse på målerkortet anbefales, hvis aktuatoren kan udskiftes i felten.

Styreledninger.Blå er åben, hvid er COM, gul er tæt. Dette kredsløb skal behandles som en kontrolindgang, ikke en strømledning, og bør forblive uafhængig af kommunikationsmodulet, så en kommunikationsfejl ikke deaktiverer ventilstyring.

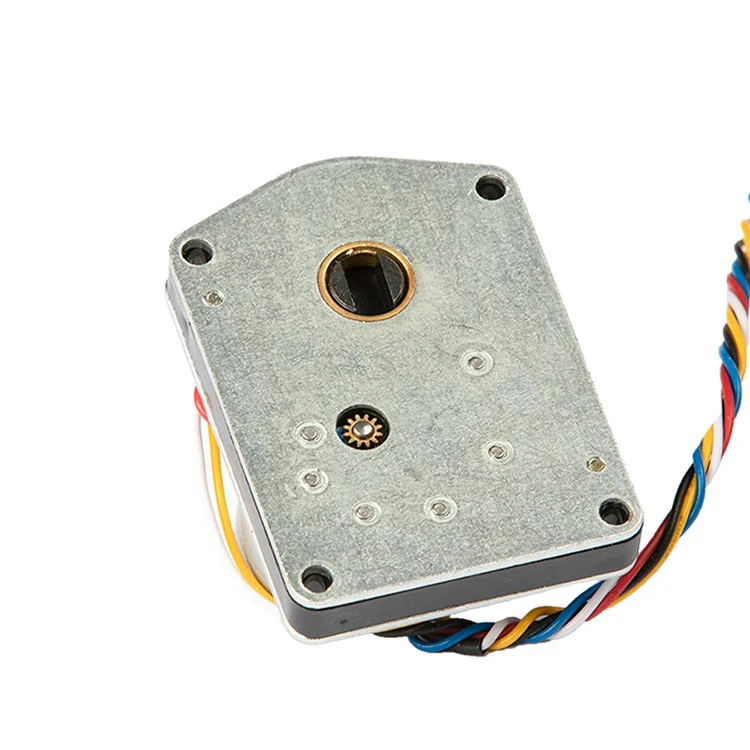

Monteringsgrænseflade.Aktuatoren er designet omkring kugleventilens spindel og monteringsmønster, der bruges på smart-meter-ventilhuse med lille boring. Før volumen frigivelse, bør købere bekræfte spindelfirkant, monteringshulafstand og aktuatororientering inde i målerhuset. Kaiye kan levere en prøve til mekanisk tilpasningskontrol, før produktionsordren afgives.

Hvis du også køber målerhuset eller hele ventilenheden, kan aktuatoren gennemgås sammen medvandmåler skalog ventilhus for at reducere grænsefladeuoverensstemmelse ved samling.

Hvor kugleventilaktuatoren bruges: Anvendelsesegnet til volumenprojekter

Aktuatoren er placeret til kugleventilstyring med lille boring, hvor batteridrevet drift og lav strøm trækker mere end højhastighedsaktivering. Typiske volumenapplikationer inkluderer:

Fordi aktuatoren er en del af Kaiyes bredere vandmålerkomponentplatform, kan købere, der køber flere komponenter, konsolidere kvalifikation og logistik. Hvis dit projekt også kræver trådløs kommunikation på målerniveau, er aktuatoren designet til at fungere sammen med Kaiyestrådløs vandmålerplatform. Du kan også gennemgå den fuldevandmåler aktuator rækkeviddefor relaterede modeller.

Kvalitet, konsistens og hvad "producent" faktisk betyder her

For B2B-købere bør "producent" betyde proceskontrol, ikke kun en handelsvirksomhed med et katalog. Kaiye driver et ISO 9001-kvalitetssystem, driver automatiseret produktion til aktuatorsamlinger og har produceret vandmåleraktuatorer i mere end to årtier. Denne kugleventilaktuator drager fordel af denne produktionsbase på tre konkrete måder:

Batch-konsistens.Gear er bearbejdet til kontrollerede dimensioner. Automatiseret samling reducerer enhed-til-enhed variation i gearindgreb, trykeffekt og responstid - kritisk, når du installerer tusindvis af aktuatorer på tværs af et forsyningsprojekt.

Indkommende eftersyn og afsluttende test.Standardproduktion inkluderer funktionstjek for strømtræk, responstid og ventilvandring. Købere kan anmode om inspektionsprotokollen og prøveudtagningsplanen, før de afgiver en mængdeordre.

Sporbarhed.Modelkode, produktionsbatch og testregistreringer bevares, så hvis der opstår et feltproblem, kan den berørte population isoleres i stedet for at behandle hver aktuator i projektet som mistænkelig. For mere om Kaiyes produktionsbase og kvalitetssystem, sevirksomhedsprofil og produktionsoverblik.

OEM-tilpasning og indkøbsvilkår

Kugleventilaktuatoren fås som standardenhed, men standard betyder ikke fast. For OEM- og projektkøbere tilpasses følgende varer almindeligvis efter teknisk gennemgang:

Kabel og stik.Kabellængde, ledningsmåler, farvekode og forbindelsestype kan specificeres, så de passer til dit målerhus og monteringsbeslag.

Styrelogik.Åbn/luk signalpolaritet og COM-konfiguration kan justeres med dit målerkort.

Drivkraft og gearforhold.For ventiler med højere sædetryk eller anden spindelgeometri kan et alternativt gearforhold eller motorlag være mere passende end standard 1000:1-konfigurationen.

Branding og pakning.Private-label-mærkning, neutral emballage og projektspecifik mærkning er tilgængelige for volumenordrer.

Typisk MOQ og leveringstid bekræftes ved tilbud. Standardlevering er generelt 15-30 dage efter ordrebekræftelse og prøvebekræftelse, afhængigt af ordremængde og tilgængelighed af komponenter.

Ofte stillede spørgsmål om indkøb

Er du producent?
Ja. Kaiye har sin egen fabrik med mere end 30 års produktionserfaring.

Kan du pakke dette produkt med vores krav?
Ja. Tilpasset emballage og mærkning er velkomne til volumenordrer.

Hvad er leveringstiden for almindelige ordrer?
Leveringstiden er generelt 15-30 dage og kan være kortere eller længere baseret på modelperiode og ordremængde.

Hvad er ledningsdefinitionen?
Rød er positiv, sort er negativ, blå er åben, hvid er COM, og gul er tæt på.

Hvad er vandtæthedsvurderingen?
Standardkonfigurationen angiver ikke en IP-klassificering. Bekræft det påkrævede IP-niveau med teknik til udendørs eller nedsænkede installationer.

Er den kompatibel med smarte vandmålere med 3,6V tørcellebatterier?
Ja. Aktuatoren er designet til 3,6V DC-systemer med et driftsspændingsområde på 2,5–5V. Bekræft målerkortets kontrollogik og ventilbelastning under teknisk gennemgang.
