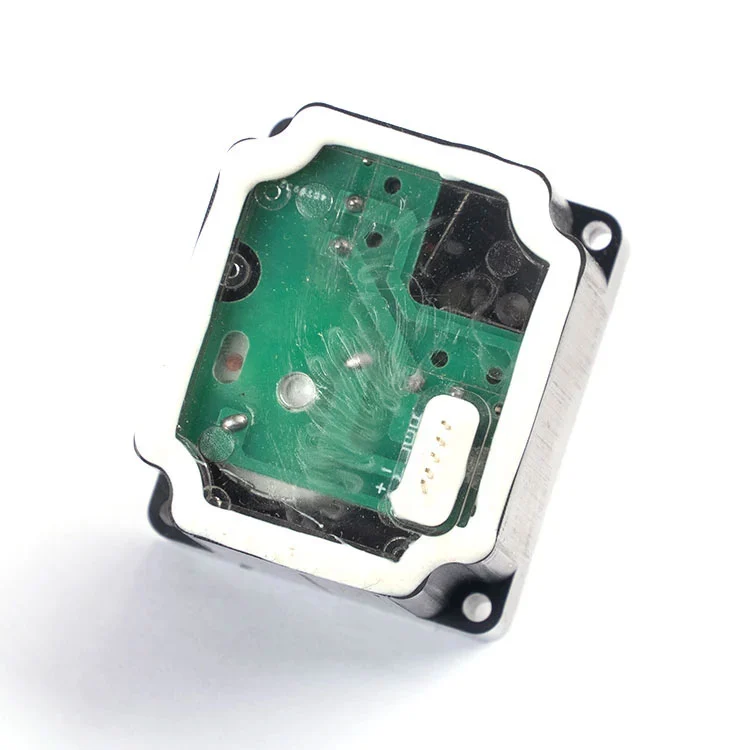

3,6V vandmåler uden ledningsaktuator til DN15–DN25 smarte vandmålere.
No-wire 2,0 mm 5-pin plug-and-play-forbindelse, ingen kabelsvejsning. 3,6V DC · 2,5–5V driftsklar · dobbelt reduktion: 2400:1 for DN15–DN20, 3700:1 for DN25 · ≥1,8–2,7 N·m drejningsmoment · ≤25 mA driftsstrøm · 450 mA låst rotor åben strøm · ≤ 0–16 s.
Designet til automatiseret målersamling og batteridrevne smartmålerplatforme. Pin-funktioner og rækkefølge kan tilpasses.
OEM-pindefinition, stik og tilpasning af branding. MOQ og leveringstid bekræftet ved tilbud.Send dine målerplatformspecifikationer for et matchet tilbud.
Hvis du køber aktuatorer til en smart vandmålerproduktionslinje, er godkendelsesspørgsmålene forudsigelige: kræver forbindelsen kabelsvejsning, vil drejningsmomentet holde på en gammel ventil, og vil stiftdefinitionen matche dit målerkort uden omarbejde? Denne no-wire aktuator er bygget op omkring disse tre begrænsninger.
Kaiye har fremstillet vandmåleraktuatorer siden den tidlige indførelse af smart måling, med en årlig aktuatorkapacitet på10 millioner sætog mere end 30 års erfaring med produktion af hardware og kontrolventiler. Denne no-wire aktuator er en del af den volumen-afprøvede platform – konstrueret til OEM-integration, batch-konsistens og forudsigelige leveringstider.
Nedenfor finder du forbindelsessammenligningen, arbejdsparametre, pindefinition, indkøbsgrænser og de tekniske spørgsmål, dit ingeniørteam vil stille, før de godkender en prøve.
Ret det 2,0 mm 5-benede stik ind med stikket til målerkortet, og sæt aktuatoren på ventilstammen.
Kontroller, at stikket sidder helt fast, og at stiftkontakten er stabil. Der kræves ingen kabelsvejsning.
Tænd og bekræft åben/luk-respons, strømtræk og ventilvandring før batchfrigivelse.
Tabellen nedenfor afspejler standard aktuatorkonfigurationen uden ledning. Hvor din målerplatform fungerer på en anden spænding, momentkurve eller pindefinition, kan disse parametre tilpasses under OEM-gennemgangen.
| Parameter | Standardværdi | Indkøbsnotat |
|---|---|---|
| Nominel spænding | 3,6 V DC | Bekræft kompatibilitet med målerens batteripakke |
| Driftsspændingsområde | 2,5-5 V DC | Højere spænding inden for rækkevidde giver større drejningsmoment, men forkorter levetiden |
| Driftsstrøm | ≤25 mA | Budget for spidsstrøm under ventilkørsel, ikke kun standby |
| Låst rotorstrøm | Ca. 450 mA (motor i 300-serien) | Nyttig til dimensionering af driver og beskyttelseskredsløb |
| Reduktionsforhold | 2400:1 (DN15-DN20) 3700:1 (DN25) |
Tilpas reduktionsforhold til ventilstørrelse; brug ikke 2400:1 på DN25 |
| Udgangsmoment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Bekræft mod ventilsædets drejningsmoment og rørstørrelse |
| Åben/lukketid | ≤10 s (2400:1) ≤16 s (3700:1) |
Åben for at lukke eller tæt på at åbne ved nominel spænding |
| Vandtæt vurdering | IP67 | Støvtæt og beskyttet mod midlertidig nedsænkning |
| Forbindelse | 2,0 mm 5-bens plug-and-play, ingen kabelsvejsning | Pin-funktioner og rækkefølge kan tilpasses |
Hvis dit målerkort bruger en anden pindefinition eller forventer et andet stik, kan Kaiyes ingeniørteam gennemgå grænsefladen og foreslå en matchet konfiguration i stedet for at tvinge et standardstik ind i et inkompatibelt kort.
Aktuatoren bruger et standard 2,0 mm 5-bens interface. Pin-funktioner og rækkefølge kan tilpasses i henhold til dine projektkrav.
| Pinnummer (2,0 mm) | Pin funktion Definition |
|---|---|
| I | Ventil åben styresignal |
| II | Fælles terminal (COM) |
| III | Ventil lukke styresignal |
| IV | DC Power Positiv (+) |
| V | DC-strøm negativ (-) |
Strømstifter.Ben IV og V føder motordrevet. Drivkredsløbet bør dimensioneres til den låste rotorstrøm på 450 mA, selvom normal driftsstrøm er ≤25 mA, fordi ventilsædet kortvarigt kan kræve højere strøm. Omvendt polaritetsbeskyttelse på målerkortet anbefales, hvis aktuatoren kan udskiftes i felten.
Kontrolstifter.Pin I, II og III har åben/luk kontrol og COM. Dette kredsløb skal behandles som en kontrolindgang, ikke en strømledning, og bør forblive uafhængig af kommunikationsmodulet, så en kommunikationsfejl ikke deaktiverer ventilstyring.
Før volumen frigives, bør købere bekræfte pin-sekvens, stik-orientering og aktuatorposition inde i målerhuset. Kaiye kan levere en prøve til mekanisk og elektrisk tilpasningskontrol, før produktionsordren afgives.
Aktuatoren er placeret til intelligente målerplatforme, hvor plug-and-play-samling, lavt strømforbrug og en stabil benforbindelse betyder mere end højhastighedsaktivering. Typiske volumenapplikationer inkluderer:
Fordi aktuatoren er en del af Kaiyes bredere vandmålerkomponentplatform, kan købere, der køber flere komponenter, konsolidere kvalifikation og logistik. Hvis dit projekt også kræver trådløs kommunikation på målerniveau, er aktuatoren designet til at fungere sammen med Kaiyestrådløs vandmålerplatform. Du kan også gennemgå den fuldevandmåler aktuator rækkeviddefor relaterede modeller.
For B2B-købere bør "producent" betyde proceskontrol, ikke kun en handelsvirksomhed med et katalog. Kaiye driver et ISO 9001-kvalitetssystem, driver automatiseret produktion til aktuatorsamlinger og har produceret vandmåleraktuatorer i mere end to årtier. Denne no-wire aktuator drager fordel af denne produktionsbase på tre konkrete måder:
Batch-konsistens.No-wire pin-forbindelsen fjerner manuel kabelsvejsning, som er en af de største kilder til enhed-til-enhed variation i aktuatorsamling. Automatiseret samling og kontrollerede stiftdimensioner reducerer variation i kontaktmodstand og responstid.
Indkommende eftersyn og afsluttende test.Standardproduktion inkluderer funktionstjek for strømtræk, responstid og ventilvandring. Købere kan anmode om inspektionsprotokollen og prøveudtagningsplanen, før de afgiver en mængdeordre.
Sporbarhed.Modelkode, produktionsbatch og testregistreringer bevares, så hvis der opstår et feltproblem, kan den berørte population isoleres i stedet for at behandle hver aktuator i projektet som mistænkelig. For mere om Kaiyes produktionsbase og kvalitetssystem, sevirksomhedsprofil og produktionsoverblik.
No-wire aktuatoren er tilgængelig som en standard enhed, men standard betyder ikke fast. For OEM- og projektkøbere tilpasses følgende varer almindeligvis efter teknisk gennemgang:
Pin definition og rækkefølge.Pin-funktioner og pin-rækkefølge kan tilpasses dit målerkort.
Stik og hus.Stiktype, orientering og aktuatorhus kan specificeres, så de passer til dit målerkabinet og monteringsarmatur.
Reduktionsforhold.Hvis din ventilstørrelse falder uden for DN15–DN25, eller sædemomentet er usædvanligt, kan et alternativt gearforhold eller motorlag være mere passende end standard 2400:1 eller 3700:1 konfigurationen.
Branding og pakning.Private-label-mærkning, neutral emballage og projektspecifik mærkning er tilgængelige for volumenordrer.
Typisk MOQ og leveringstid bekræftes ved tilbud. Standardlevering er generelt 15-30 dage efter ordrebekræftelse og prøvebekræftelse, afhængigt af ordremængde og tilgængelighed af komponenter.
Hvad betyder "ingen ledning" på denne aktuator?
Det refererer til en no-wire pin-forbindelse: Aktuatoren tilsluttes direkte til målerens base og elektroniske modul gennem en 2,0 mm 5-pin grænseflade, uden at der kræves kabelsvejsning. Dette forenkler montagen og understøtter automatiserede produktionslinjer.
Hvilke vandmålerkalibre er no-wire aktuatoren egnet til?
Den er designet til DN15–DN25 smarte vandmålere. Brug 2400:1 reduktion for DN15 og DN20 målere og 3700:1 reduktion for DN25 målere.
Hvad er pindefinitionen?
Standard 2,0 mm 5-bens definition er: I ventil åben styresignal, II fælles terminal (COM), III ventil lukke styresignal, IV DC effekt positiv (+), V DC effekt negativ (-). Pin-funktioner og rækkefølge kan tilpasses.
Kan pindefinitionen, kablet eller branding tilpasses?
Ja. Pin-funktioner, pin-sekvens, stiktype og private label-mærkning kan specificeres for volumenordrer efter teknisk gennemgang.
Hvad er leveringstiden for almindelige ordrer?
Leveringstiden er generelt 15-30 dage og kan være kortere eller længere baseret på modelperiode og ordremængde.
