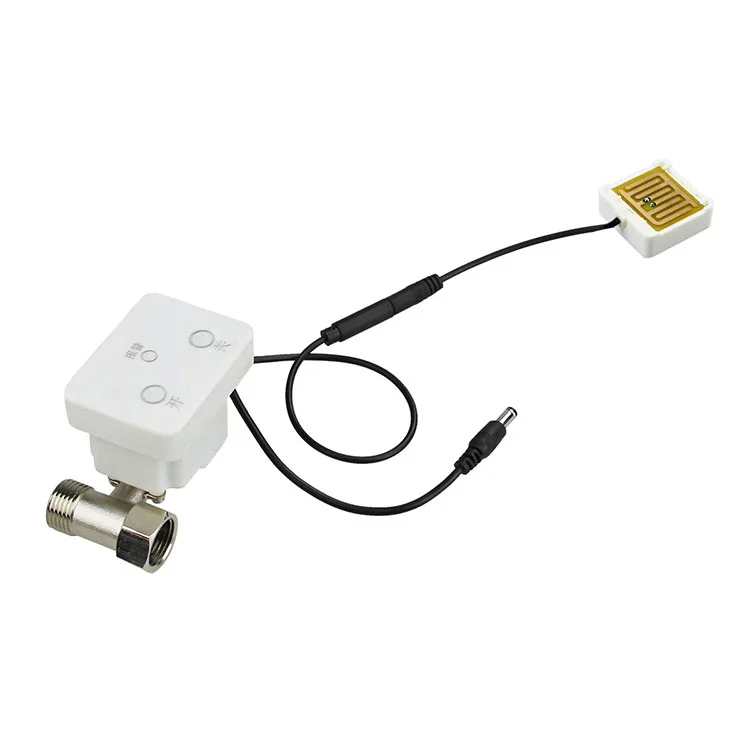

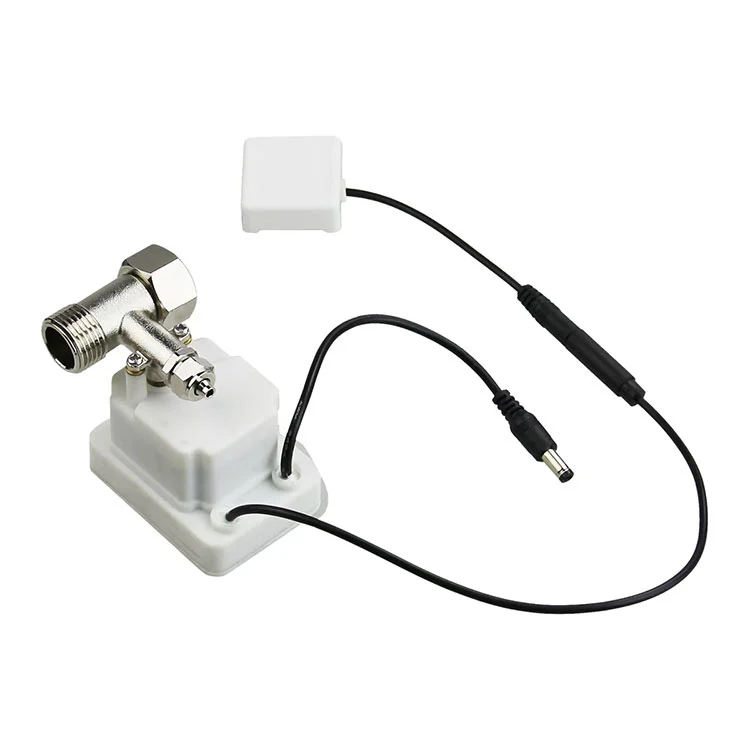

KY-KT-27 — 24V vandmålerrensningsventilaktuator til smarte vandmålere og rensesystemer.
≥1,8 N·m udgangsmoment · 2400:1 bearbejdet metalgearreduktion · IP66-hus · ≤10 s ventilrespons · ≤80 mA driftsstrøm · 450 mA låst rotorstrøm.
Understøtter elektrisk fjernbetjening og manuel nødbetjening. Lækagealarmkabel udløser automatisk ventillukning og rød indikator ved vandkontakt. Designet til DN15–DN20 ventilplatforme.
OEM-tilpasning: spænding, kabellængde og stik, kontrollogik, momentniveau, branding og emballage. Standard MOQ fra 500 stk; leveringstid 15–25 arbejdsdage efter prøvegodkendelse.Send dine ventilspecifikationer for et matchende tilbud.
Hvis du køber ventilaktuatorer til smarte vandmålere, rensningssystemer eller styring af små rørledninger i volumen, er KY-KT-27 bygget til ét formål: at lukke og åbne ventiler pålideligt på kommando, cyklus efter cyklus, uden at tilføje vedligeholdelsesbyrde til dit produkt eller projekt.
Kaiye har fremstillet vandmåleraktuatorer siden den tidlige indførelse af smart måling, med en årlig aktuatorkapacitet på10 millioner sætog over 30 års erfaring med produktion af hardware og kontrolventiler. KY-KT-27 er en del af den volumentestede platform – konstrueret til OEM-integration, batchkonsistens og forudsigelige leveringstider.
Dette er ikke en katalogpladsholder. Nedenfor finder du de faktiske arbejdsparametre, monterings- og ledningslogik, indkøbsgrænser og de tekniske spørgsmål, dit ingeniørteam vil stille, før de godkender en prøve.
De fleste smart-meter ventilfejl kommer ikke fra elektronik. De kommer fra drejningsmomentet, der er mangelfuldt på forældede ventiler, tætningsfejl i fugtige målerbokse eller ledningskonfigurationer, der ikke matcher målerplatformen. KY-KT-27 adresserer disse tre fejlpunkter direkte.
Vurderet til ≥1,8 N·m gennem en 2400:1 metalgearreduktion, aktuatoren er dimensioneret til DN15 og DN20 vandmålerventiler. Metalgear er bearbejdet, ikke sintret, hvilket bevarer drejningsmomentet over lange cykler og reducerer risikoen for afskallede tænder under fastlåste forhold.
Målerkasser er fugtige, lejlighedsvis nedsænket og udsat for kondens. IP66-huset beskytter drivaggregatet og styreelektronikken, så aktuatoren forbliver funktionel i udendørs gruber, forsyningsskabe og renseudstyrskabinetter.
Når det valgfrie vandlækagealarmkabel registrerer vandkontakt, lukker aktuatoren automatisk ventilen og aktiverer en rød indikator. Dette er en fastkablet sikkerhedsrespons, der fungerer uafhængigt af opstrømsmålerens elektronik, hvilket reducerer afhængigheden af firmwareintervention.
Installationshold skal betjene ventilen, før strømmen tilføres, og vedligeholdelsespersonalet har brug for en måde at åbne eller lukke ventilen under service. KY-KT-27 understøtter manuel nødbetjening sammen med elektrisk fjernbetjening, så ventilen aldrig er strandet.
Tabellen nedenfor afspejler standard KY-KT-27-konfigurationen. Hvor din målerplatform fungerer på en anden spændings-, momentkurve eller ledningskonvention, kan disse parametre tilpasses under OEM-gennemgangen.
| Parameter | Standardværdi | Indkøbsnotat |
|---|---|---|
| Model | KY-KT-27 | Bekræft modelkoden på prøven og databladet |
| Nominel spænding | 24 V DC | Driftsområde 23–25 V; bekræft kompatibilitet med målerens strømskinne |
| Driftsstrøm | ≤80 mA | Budget for spidsstrøm under ventilkørsel, ikke kun standby |
| Låst rotorstrøm | 450 mA | Nyttig til dimensionering af driver og beskyttelseskredsløb |
| Udgangsmoment | ≥1,8 N·m | Målt ved nominel spænding; bekræft mod ventilsædets drejningsmoment |
| Reduktionsforhold | 2400:1 | Matchet til DN15–DN20 ventilplatform |
| Ventilens reaktionstid | ≤10 s | Åben for at lukke eller tæt på at åbne ved nominel spænding |
| Vandtæt vurdering | IP66 | Velegnet til fugtige, stænktilbøjelige og udendørs målerkabinetter |
| Ledningsføring | Strømkabel + lækalarmkabel | Kabellængde, stiktype og ledningsfarve kan tilpasses |
Hvis din applikation kører på 3,6 V, 5 V eller 12 V eller kræver et andet momentniveau, kan Kaiyes ingeniørteam gennemgå ventilbelastningen og foreslå en matchet aktuatorkonfiguration i stedet for at tvinge en standard SKU ind i en inkompatibel ventilplatform.
For OEM-købere er aktuatoren kun så god, som den passer til målerhuset, ventilspindlen og styrekortet. KY-KT-27 bruger en kompakt, integreret kontur beregnet til pladsbegrænsede smart-meter-kabinetter med et ledningsskema, der adskiller strøm fra lækagedetektionskredsløbet.
Strømledninger.Aktuatoren får strøm gennem et dedikeret kabel. Drivkredsløbet skal dimensioneres til den låste rotorstrøm på 450 mA, selvom normal driftsstrøm er ≤80 mA, fordi ventilsædet kortvarigt kan kræve højere strøm. Omvendt polaritetsbeskyttelse på målerkortet anbefales, hvis aktuatoren kan udskiftes i felten.
Lækagealarmledninger.Lækagekablet er en separat indgang. Når følerkablet registrerer vandkontakt, lukker aktuatoren ventilen og udløser den røde alarmindikator. Dette kredsløb skal behandles som en sikkerhedsindgang, ikke et målesignal, og bør forblive uafhængig af kommunikationsmodulet, så en kommunikationsfejl ikke deaktiverer lækage-udløst lukning.
Monteringsgrænseflade.Aktuatoren er designet omkring ventilstammen og monteringsmønsteret, der bruges på DN15-DN20 smart-meter ventilhuse. Før volumen frigivelse, bør købere bekræfte spindelfirkant, monteringshulafstand og aktuatororientering inde i målerhuset. Kaiye kan levere en prøve til mekanisk tilpasningskontrol, før produktionsordren afgives.
Hvis du også køber målerhuset eller hele ventilenheden, kan aktuatoren gennemgås sammen medvandmåler skalog ventilhus for at reducere grænsefladeuoverensstemmelse ved samling.
Aktuatoren er placeret til ventilstyring med lille boring, hvor elektrisk fjernbetjening og fejlsikker lukning betyder mere end højhastighedsaktivering. Typiske volumenapplikationer inkluderer:
Fjernåbn/luk til faktureringskontrol, restancestyring og lækagesvar i lejlighedsbygninger og forsyningsstyrede boligkonti.
Automatisk slukning ved lækagedetektion, tankniveaukontrol og filtercyklusventildrift i brugssted og kommercielt renseudstyr.
Batchinstallation ved renovering af gammelt lokalsamfund, vandforvaltning på campus og undermåling af industriparker, hvor aktuatorer indkøbes i fire- eller femcifrede mængder.
Aktuatorforsyning til vandmålerproducenter og ventilautomatiseringsbutikker, der integrerer aktuatoren i deres eget måler- eller ventilprodukt, før de sendes til forsyningen.
Fordi aktuatoren er en del af Kaiyes bredere vandmålerkomponentplatform, kan købere, der køber flere komponenter, konsolidere kvalifikation og logistik. Hvis dit projekt også kræver trådløs kommunikation på målerniveau, er aktuatoren designet til at fungere sammen med Kaiyestrådløs vandmålerplatform, hvor ventilstyring og fjerndatatransmission behandles som ét system frem for to særskilt kvalificerede dele.
For B2B-købere bør "producent" betyde proceskontrol, ikke kun en handelsvirksomhed med et katalog. Kaiye driver et ISO 9001-kvalitetssystem, driver automatiseret produktion til aktuatorsamlinger og har produceret vandmåleraktuatorer i mere end to årtier. KY-KT-27 drager fordel af denne produktionsbase på tre konkrete måder:
Batch-konsistens.Metalgear bearbejdes til kontrollerede dimensioner. Automatiseret samling reducerer enhed-til-enhed variation i gearindgreb, drejningsmoment og responstid - kritisk, når du installerer tusindvis af aktuatorer på tværs af et forsyningsprojekt.
Indkommende eftersyn og afsluttende test.Standardproduktion inkluderer funktionstjek for strømtræk, responstid og ventilvandring. Købere kan anmode om inspektionsprotokollen og prøveudtagningsplanen, før de afgiver en mængdeordre.
Sporbarhed.Modelkode, produktionsbatch og testregistreringer bevares, så hvis der opstår et feltproblem, kan den berørte population isoleres i stedet for at behandle hver aktuator i projektet som mistænkelig. For mere om Kaiyes produktionsbase og kvalitetssystem, sevirksomhedsprofil og produktionsoverblik.
KY-KT-27 fås som en standard enhed, men standard betyder ikke fast. For OEM- og projektkøbere tilpasses følgende varer almindeligvis efter teknisk gennemgang:
Spænding og drevlogik.Hvis dit målerkort leverer 3,6 V, 5 V eller 12 V i stedet for 24 V, kan aktuatordrevet gennemgås og matches. Styresignalets polaritet og åben/luk-logik kan også tilpasses dit board.
Kabel og stik.Kabellængde, ledningsmåler, farvekode og forbindelsestype kan specificeres, så de passer til dit målerhus og monteringsbeslag.
Moment og gearforhold.For ventiler med højere sædemoment eller anden spindelgeometri kan et alternativt gearforhold eller motorlag være mere passende end standard 2400:1-konfigurationen.
Branding og pakning.Private-label-mærkning, neutral emballage og projektspecifik mærkning er tilgængelige for volumenordrer.
Typisk MOQ for standardkonfiguration starter ved 500 stykker; tilpasset spænding, kabel eller branding kan kræve en højere MOQ og et prøvegodkendelsestrin. Leveringstiden for standardenheder er generelt 15-25 arbejdsdage efter ordrebekræftelse og prøvebekræftelse, afhængigt af ordremængde og tilgængelighed af komponenter. Endelig MOQ og leveringstid bekræftes ved tilbud.
Hvad er den mindste ordremængde?
Standardkonfiguration starter ved 500 stk. Tilpasset spænding, kabel, stik eller branding kan kræve en højere MOQ og et prøvegodkendelsestrin.
Kan aktuatoren tilpasses til 3,6V, 5V eller 12V?
Ja. Standardenheden er 24V DC, men drevet kan gennemgås og matches til 3,6V, 5V eller 12V systemer efter teknisk evaluering.
Hvad er leveringstiden?
Standardenheder er generelt 15-25 arbejdsdage efter ordrebekræftelse og prøvebekræftelse, afhængigt af ordremængde og tilgængelighed af komponenter.
Lukker den automatisk ventilen ved vandlækage?
Ja, når lækalarmkablet registrerer vandkontakt, driver aktuatoren ventilen lukket og aktiverer en rød alarmindikator.
