Fremstillet af Cixi Kaiye Electric CO., LTD

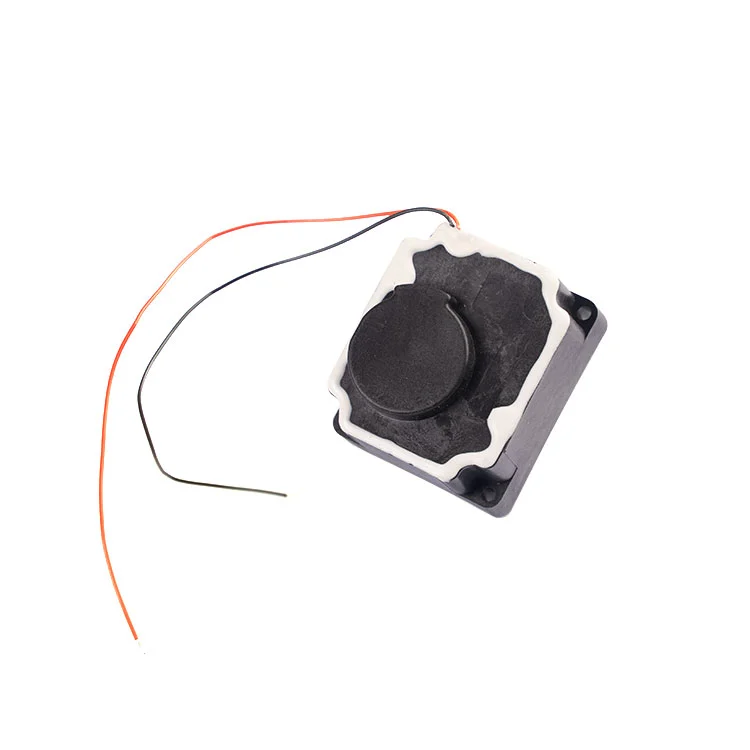

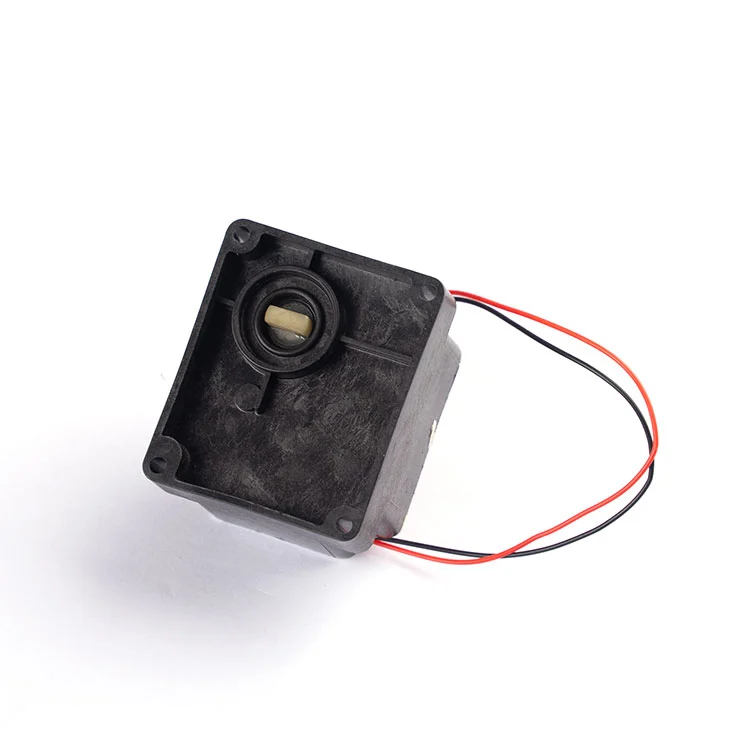

Den vandtætte DC-måler-gearmotor er en højtydende miniature-DC-gearmotor, specialbygget som den kernedrivende aktuator til smarte vandmålesystemer. Med en optimeret gearstruktur og IP66-indtrængningsbeskyttelse leverer den pålidelig laveffektdrift, hurtig ventilaktivering og stabil ydeevne i fugtige, vandudsatte arbejdsmiljøer.
• Boligventilstyrede smarte vandmålere
• Fjernstyrede automatiske måleraflæsningssystemer (AMR) i lille kaliber
• DN15–DN20 vandmålermotoriserede ventiler
• Miniature væskekontrolventildrev
Alle parametre er testet under standard omgivelsestemperatur (23 °C) ved nominel 3,6 V DC driftsspænding, medmindre andet er angivet.
| Parameterelement | Standardværdi og noter |
| Nominel driftsspænding | 3,6 V DC |
| Tilladt driftsspændingsområde | 2,5 V – 5 V DCBemærk: Højere indgangsspænding inden for dette område giver højere udgangsmoment, men vil reducere enhedens levetid. |
| Driftsstrøm uden belastning (ved mærkespænding) | ≤ 35 mA |
| Låst rotor (stopper) Strøm (ved nominel spænding) | Ca. 470 mA (til 300-seriens motor) |
| Nominel udgangsmoment (ved nominel spænding) | ≥ 1,5 N·m |
| Ventil 90° (kvart omgang) aktiveringstid (ved mærkespænding) | ≤ 8 s |
| Standard gear reduktionsforhold | 2000:1 |
| Ingress Protection (IP) Rating | IP66 |
| Ledningsnummer | Tråd farve | Definition af kernefunktion |
| 1 | Blå | Ventil lukke i-position kontaktsignal |
| 2 | Hvid | Fælles terminal (COM) til in-position signaler |
| 3 | Gul | Ventil åben i-position kontaktsignal |
| 4 | Sort | DC-strøm negativ pol (-) |
| 5 | Rød | Jævnstrøms positiv pol (+) |
Bemærk: Trådrækkefølge, farvekodning, trådlængde og trådmåler kan tilpasses fuldt ud i henhold til kundens specifikke krav.
Q: Hvilke rør- og ventilstørrelser er KY-30 kompatibel med?
A: KY-30 er optimeret med et gearreduktionsforhold på 2000:1 og ≥1,5 N·m udgangsmoment og er perfekt matchet med DN15 og DN20 smarte vandmålere til boliger samt andre motoriserede væskekontrolventiler med lille kaliber.
Q: Hvilken faktisk beskyttelse giver IP66-klassificeringen?
A: IP66-klassificering betyder, at enheden er fuldstændig støvtæt og modstandsdygtig over for højtryksvandstråler fra alle retninger. Den er designet til langsigtet stabil drift i det fugtige, vand-eksponerede arbejdsmiljø af smarte vandmålere, hvilket effektivt forhindrer støv og vand i at beskadige interne komponenter.
Spørgsmål: Kan ledningsrækkefølgen og ledningsspecifikationerne tilpasses?
A: Ja. Vi understøtter fuld tilpasning af ledningssekvens, farvekodning, ledningslængde, ledningsmåler og konnektortype for fuldt ud at matche dine specifikke krav til montering, installation og kontrolsystem.
1.
Q: Hvilken strømforsyning anbefales til KY-30?
A: Den nominelle driftsspænding er 3,6 V DC, med et tilladt arbejdsområde på 2,5 V til 5 V DC. Vi anbefaler en stabil 3,6 V lithium batteristrømforsyning for at balancere outputydelse, lavt strømforbrug og lang levetid.
Spørgsmål: Er denne motor kompatibel med almindelige smarte vandmålerstyringssystemer?
A: Ja. Den vandtætte DC-måler gearmotor vedtager et universelt mikro-power design og standard in-position signal output, som er yderst kompatibel med de fleste almindelige smarte vandmåler kontrolkort og remote meter reading (AMR) systemer.
